제품 상세 정보:
|
표면 색상: | 실버 색상 | 표면 처리: | 밀 마무리 |
---|---|---|---|
사용 목적: | 액체 냉각, 배터리 냉각 등 | 전문인: | 납땜 |
두께: | 1-4mm, 다른 사람들은 협상이 필요합니다. | 차원: | 필요에 따라 |
재료: | 3003, 4343 등 |

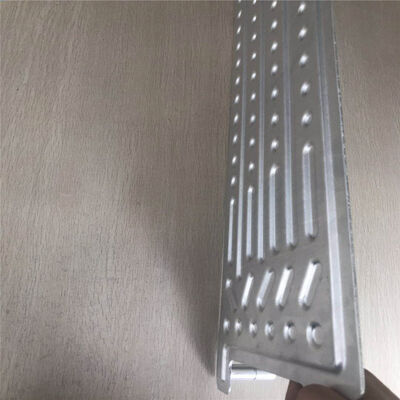

전기자동차 열교환기용 브레이징 알루미늄 수냉판
우리는 R&D 추천, 툴링 디자인 서비스, 프로토타입 제조를 위한 샘플 공급과 함께 디자인 개발을 제공합니다.우리는 공급망을 납땜 기술, 압출 기술, CNC 가공, 코팅, 용접 등과 결합하여 고객에게 짧은 샘플 배달 시간과 대량 생산 비용 효율성을 위한 원스톱 소싱 서비스를 제공할 수 있습니다.
1. 우리의 생산에 대한 설명
(1) 브레이징 공정:콜드 스탬핑 - 세척 - 스프레이 플럭스 - 12가지 이상의 절차(자동 가열/단열/냉각/용접 등)를 거쳐 제품을 납땜로에 고정물 클램프 - 납땜로 전체 기밀 테스트 수행 - 청소 (주로 용접 청소, 연마, 건조) 20 개 이상의 절차의 총.
(3) 참고: 브레이징 기술은 블로운 기술보다 낫습니다.플럭스는 분말이고 정식 명칭은 플럭스입니다.플럭스 스프레이는 사전 스프레이 및 예열 과정입니다.Flux는 양면에 분사되며 유동 채널은 Flux로 덮여 있습니다.
1) 피복재
합금 | 시 | 철 | 구 | 미네소타 | 마그네슘 | 아연 | Zr | 티 | 암호 |
3003 | 0.6 | 0.7 | 0.05-0.20 | 1.0-1.5 | - | 0.1 | 0.05 | 0.03 | 1 |
3003+1%아연 | 0.6 | 0.7 | 0.05-0.20 | 1.0-1.5 | - | 0.5-1.50 | 0.05 | 0.05 | 2 |
3003+1.5%아연 | 0.6 | 0.7 | 0.05-0.20 | 1.0-1.5 | - | 1.0-2.0 | 0.05 | 0.05 | 삼 |
3003+1.5%Zn+Zr | 0.5-1.0 | 0.7 | 0.05-0.20 | 1.0-1.6 | - | 1.0-2.0 | 0.05-0.2 | - | 4 |
3003+0.5%Cu | 0.6 | 0.7 | 0.30-0.70 | 1.0-1.5 | - | 0.10 | 0.05 | 0.1 | 5 |
3005 | 0.6 | 0.7 | 0.20-0.40 | 1.0-1.5 | 0.20-0.60 | 0.25 | - | 0.01 | 6 |
핵심 재료
합금 | 시 | 철 | 구 | 미네소타 | 마그네슘 | 아연 | Zr | 티 | 암호 |
4343 | 6.8-8.2 | 0.8 | 0.25 | 0.1 | - | 0.2 | - | 0.05 | 1 |
4343+1%아연 | 6.8-8.2 | 0.8 | 0.25 | 0.1 | - | 0.5-1.5 | - | 0.05 | 2 |
4045 | 9.0-11.0 | 0.8 | 0.3 | 0.05 | - | 0.2 | - | 0.2 | 삼 |
4045+1%아연 | 9.0-11.0 | 0.8 | 0.3 | 0.05 | - | 0.5-1.5 | - | 0.2 | 4 |
4004 | 9.0-10.5 | 0.8 | 0.25 | 0.1 | 1.0-2.0 | 0.2 | - | 0.2 | 5 |
2) 용접 열교환기 시스템용 알루미늄 합금의 주요 기계
합금 코드 | 성질 | 인장 강도 실효(MPa) | 항복 강도 Rp0.2(음파) | 확장 비율 NS50(%) |
TR-010,TR-020,TR-030,TR-040,TR-050,TR-110,TR-310,TR-116,TR-316,TR-111,TR-313,TR-121,TR- 131,TR-141,TR-150,TR-151,TR-156 등 | 영형 | 95-135* | ≥35* | ≥15* |
H14 | 140-185 | ≥125 | ≥1.5 | |
H24 | 140-185 | ≥125 | ≥3.0 | |
H16 | 185-225 | ≥160 | ≥1.0 | |
H18 | ≥185 | - | ≥0.5 | |
TR-166 Etc.tube 재료 | H24 | 185-235 | ≥150 | ≥8 |
TR-116, TR-316 등.tube 재료 | H14 | 140-185 | ≥125 | ≥3 |
H24 | 140-185 | ≥125 | ≥8 |
2. 전기 자동차의 방열판을 위한 3003 Brazed 수냉판의 우리의 이점:
1. 2006년부터 우리는 중국의 이 알루미늄 열교환 산업에서 풍부한 경험을 가지고 있습니다.
2. 알루미늄 열교환기 분야에서 좋은 평판;
삼. 디자인 개발: 아이디어를 달성하거나 제안을 제공하는 디자인 팀이 있습니다.
4. 가격 이점.
5. 세계의 큰 고객과의 좋은 경험과 협력;
6. 인증서 ISO9001-2008로;
7. 샘플 주문이 허용됩니다.
8. 고성능 비용 비율;
9. 빠른 배달 시간과 빠른 해결 문제 태도.
3. 이용약관:
1, 무역 기간: CIF/CFR/FOB/EXW
2, 지불 기간: 생산 전 30% + 선적 전 70%;또는 보자마자 100% 취소 불가능한 L/C
또는 이 부분에 대해 서로 더 소통할 수 있습니다.
3, 배송 시간: 일반적으로 15-35일.
