| MOQ: | 견본 공판은 배열될 수 있습니다 |
| 가격: | 협상 가능 |
| 표준 포장: | 수출 표준 포장 |
| 배송 기간: | 몰드 압형 시간과 4~6wks |
| 결제수단: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환 |
| 공급능력: | 1000000 PC / 매년 |

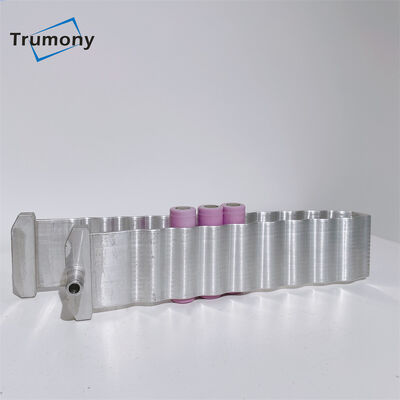

상업용 차량을 위한 고성능 리튬 이온 배터리 냉각 스네이크 튜브
수냉 시스템은 높은 열 성능과 컴팩트한 구조 덕분에 점점 더 대중화되고 있습니다.기존의 공랭식에 비해 액체 냉각 시스템은 더 나은 방열 및 토지 절약입니다.
배터리 열 관리는 EV 작동에 매우 중요합니다.Trumony는 모든 종류의 열교환기를 제공하는 전문가입니다. 부품을 다른 팩에 맞추기 위해 맞춤형 모양을 만들 수 있습니다.예를 들어각형 셀/배터리 팩용 탬핑 유형 냉각판, 21700, 18650, 3270, 4680 대형 셀과 같은 원통형 셀용 압출 스네이크 튜브, 롤 접합 냉각판.
| 상품명 | 전기차용 사문석 냉각 리본 |
| 튜브 크기 | 경계 크기에 따라21700의 경우 55*3mm / 4680의 경우 65*3.5mm |
| 세포의 종류 | 18650, 21700,32700,4680 배터리 셀 |
| 구조 | 압출 알루미늄 튜브 + 입구 및 출구 + 퀵 커넥터 |
|
길이 |
모듈에 따라 다릅니다. |
| 표면 처리 | 절연코팅 / 분말 살포 |
| 관련 상품 | 퀵커넥터, 방열재(실리콘패드), 펌프 등 |
| 서비스 | 냉각관 설계, 열 시뮬레이션, 유로 설계, 생산 타당성 확정 |
열 관리의 다양한 애플리케이션 및 요구 사항에 따라 다양한 배터리 냉각 솔루션을 제공할 수 있습니다.
1) 각형 셀/배터리 팩용 스탬프형 냉각판.
2) 21700, 18650, 3270, 4680 큰 셀과 같은 원통형 셀용 압출 스네이크 튜브.
3) 소프트 배터리 팩용 매니폴드가 있는 압출 튜브.
4) 가열/냉각을 위한 롤본드 냉각판.
우리의 이점:
1) 모든 종류의 배터리 팩을 위한 유연한 설계 솔루션.
(모듈에 따라 맞춤형 냉각판 제공)
2) 디자인 서비스, 우리는 R&D 부서가 있고 디자인 확정, 흐름 및 열 시뮬레이션을 할 수 있습니다.
3) 맞춤형 입구/출구 커넥터를 만드는 CNC 센터.
4) 열 실리콘 패드, 절연 코팅 등과 같은 열 인터페이스 재료.
예어:
수냉 리본, 액상 냉각판, EV용 스네이크 튜브, 하모니카 튜브 라디에이터, 21700 배터리 냉각 튜브, EV 제조사,리튬 이온 배터리 냉각, 알루미늄 냉각 튜브, 수냉판, 냉각 파이프, 4680 셀용 스네이크 튜브.
화학적 구성 요소
| 합금 | 시 | 철 | Cu | 망간 | 마그네슘 | 크롬 | 아연 | V | 티 |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95(Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
그것은 고객의 요청에 따라 사용자 정의할 수 있습니다!
기계적 성질
| 합금 | 성질 | 인장 강도 | 항복 강도 | 연장 |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
Q: 샘플 및 대량 생산에 얼마나 걸리나요?
A : 일반적으로 확인 후 새로운 금형 및 무료 샘플 (5kg 이내)의 경우 15-20 일, 대량 생산의 경우 25-30 일이 소요됩니다.
질문: OEM/ODM이 가능합니까?
A: 예, 할 수 있습니다!
Q: 디자인에 도움을 줄 수 있습니까?
A: 예, 할 수 있습니다!우리는 강력하고 경험이 풍부한 디자인 팀을 보유하고 있습니다.
Q: 샘플을 제공해 주시겠습니까?
A: 예, 품질 검사를 위해 샘플을 제공하게 되어 영광입니다.
Q: 샘플 주문이 허용됩니까?
A: 그렇습니다, 우리는 표본 순서를 받아들이고 디자인 업무를 제공해서 좋습니다!
