제품 상세 정보:
|
| 안건: | 알루미늄 사문석 히트 튜브 | 명세서: | 당신의 요구에 따라 |
|---|---|---|---|
| 고정 길이: | 모듈 도면으로 | 디자인 서비스: | 예 |
| 수중 테스트: | 네. 용접을 위한 누수 확인 | 버스트 테스트: | 예 |
| 패키지: | 보내진 우든 패킹 | 처리 방법: | 스탬핑, 펀칭, 벤딩, 용접, 브레이징, 압출, 절단 |
| 키워드: | 사문석 열관, 스네이크 냉각 리본, EV용 알루미늄 열교환기 | 애플리케이션: | 전기 자동차 배터리, ESS 배터리, IGBT 냉각 |
| 하이 라이트: | EV 사문석 튜브,알루미늄 사문석 튜브,배터리 열 관리 사문석 튜브 |
||

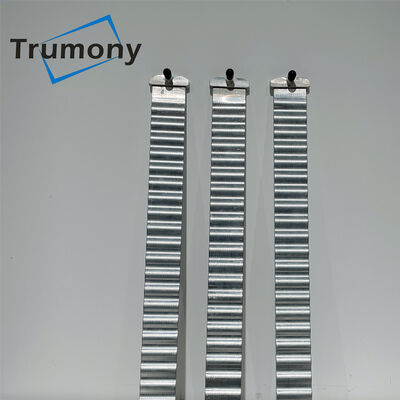

배터리 열 관리용 알루미늄 서펜타인 히트 튜브
알루미늄 사문석 히트 튜브는 에너지 자동차 / 차량, 에너지 저장 시스템, 소킹 플레이트, 온도 균일 판, 태양 전지 패널과 같은 다양한 열교환 범위에서 널리 사용됩니다.태양 에너지 수집기.
| 압출 | 예 | 자체 금형 센터 |
| CNC | 예 | 자체 CNC 센터 |
| 스탬핑 | 예 | 최대 1.6*2.3m |
| 브레이징 | 예 | 자동 브레이징 라인 |
특징:
*디자인 옵션:
1) 펀칭 냉각판
각형 셀 및 배터리 팩, 바닥 및 측면 냉각 솔루션에 사용됩니다.
2) 사문석 냉각 리본
원통형 셀에 적용: 18650, 21700, 3270, 4680 등;
3) 매니폴드가 있는 마이크로 채널 튜브
배터리 팩 측면 또는 하단 배터리 냉각용;
4) 롤 본딩 냉각판;
5) 마찰 교반 용접 플레이트
용접 공정이 간단하고 생산 효율이 높으며 용접 강도가 높으며 고온 용융 용접에서 기공 및 액체 누출과 같은 문제를 피할 수 있습니다.
우리의 이점:
1. 도구 개발 - 사내에서 수행하므로 초기 테스트를 신속하고 정확하게 수행할 수 있습니다.
2. 모든 종류의 열교환기 만들기 - 부품을 다른 팩에 맞추기 위해 맞춤형 모양을 만들 수 있습니다.
3. 부품 설계 지원 - 우리는 경험이 풍부한 엔지니어 팀을 보유하고 있으며 새로운 설계 수행 가능성에 대한 전문적인 제안을 제공할 수 있습니다.
4. 하나의 스테이션 서비스 - 우리는 관련 절연 및 실리콘 패드뿐만 아니라 열교환기를 할 수 있습니다.따라서 클라이언트는 통합 솔루션을 얻을 수 있습니다.
테스트 능력:
|
화학 성분 시험 |
예 |
|
신체 검사 및 광학 검사 |
예 |
|
조도 시험 및 경도 시험 |
예 |
|
신장 시험 |
예 |
|
염수 분무 시험 |
예 |
|
버스트 테스트 |
예 |
|
질소 및 헬륨 테스트 |
예 |
|
흐름 저항 테스트 |
네.내부 및 외부 부식 테스트 |
|
전압 테스트 |
예 |
|
수중 테스트 |
네.용접을 위한 누수 확인 |
화학적 구성 요소
| 합금 | 시 | 철 | Cu | 망간 | 마그네슘 | 크롬 | 아연 | V | 티 |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95(Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
그것은 고객의 요청에 따라 사용자 정의할 수 있습니다!
기계적 성질
| 합금 | 성질 | 인장 강도 | 항복 강도 | 연장 |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
자주하는 질문:
Q: 당신은 무역 회사 또는 제조업체입니까?
A: 그렇습니다, 우리는 이 기업에 있는 역사를 가진 10년 이상 공장입니다.
Q: 처리 기술의 방법은 무엇입니까?
A: 우리는 브레이징 라인, 스탬핑 라인, 압출 라인 및 롤 본드 공정 라인을 보유하고 있습니다.또한 CNC 센터를 사용할 수 있습니다.
Q: 디자인이 없는 경우 디자인을 지원할 수 있습니까?
A: 예, 할 수 있습니다!우리는 강력하고 경험이 풍부한 디자인 팀을 보유하고 있습니다.흐름 경로 설계, 열 시뮬레이션, 기계 시뮬레이션 및 설계 최적화가 지원됩니다.귀하의 세부 프로젝트를 service8@trumony.com으로 공유해 주십시오. 귀하를 위해 DFM을 수행하고 싶습니다.
Q: 프로토타입을 얼마나 빨리 만들 수 있습니까?
A: 3~5주 정도.정확한 리드 타임은 디자인 및 생산 공정에 따라 다릅니다.
