제품 상세 정보:
|
| 안건: | 물 냉각 리본 | 재료: | 알루미늄 합금 |
|---|---|---|---|
| 사양: | 그것은 당신의 그림에 달려 있습니다 | 고정 길이: | 귀하의 모듈로 |
| 테스트: | Salt Sapry test, Under water test, Burst test, Nitrogen & Helium Test 등 | 베터리 셀: | 원통형 셀: 18650, 21700, 32700, 4680, 4695... |
| 서비스: | 설계, 열 시뮬레이션, 기계 시뮬레이션, 유동장 분포... | 가공기술: | 스탬핑, 압출, 펀칭, 벤딩, 용접, 브레이징, 절단 |
| 키워드: | 스네이크 쿨링 리본, 마이크로 채널 열교환기, 열전달용 알루미늄 튜브, EV용 알루미늄 열교환기 | 애플리케이션: | 전기차 배터리(각종 전기차), ESS 배터리, IGBT 쿨링 |
| 하이 라이트: | 마이크로 채널 냉각 리본,수냉 리본,전동 레이싱 차량 냉각 리본 |
||

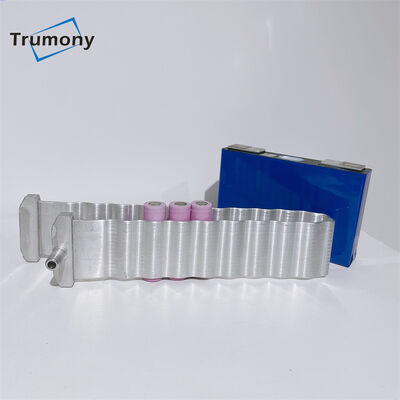

이자형lectric 레이싱 차량 마이크로 채널 열교환기 냉각 시스템 냉각 리본
압출 및 드로잉 기술을 통해 배터리 팩 공간에 맞는 마이크로 채널 플랫 튜브를 제공합니다.
강도 및 열 전달 요구 사항에 따라 흐름 채널을 설계합니다.
하나 또는 여러 개의 플랫 튜브가 헤더(매니폴드)에 용접되고 물 유입구와 배출구가 각각 헤더(매니폴드)를 통해 전환됩니다.
인레트는 CNC에 의해 처리됩니다.각형 전지의 하단 및 측면 열교환에 적합
우리는 specilized:
1) 각형 셀/배터리 팩용 스탬프형 냉각판.
2) 21700, 18650, 3270, 4680 큰 셀과 같은 원통형 셀용 스네이크 튜브.
3) 배터리 팩/직사각형 셀용 매니폴드가 있는 마이크로채널 튜브.
4) 롤 본드 냉각판
5) 가공 냉각판
우리의 이점:
1. 매니폴드, 튜빙 및 인터페이스 열 재료 통합 경험
2. 대형 판재 설계 및 제작 경험자
3. 시뮬레이션은 압력 강하, 흐름 및 열 분포를 위한 흐름 채널 설계를 지원합니다.
4. 배터리 냉각 응용 분야를 위한 높은 내부식성 및 낮은 전도성 재료
5. 모든 종류의 배터리 팩을 위한 유연한 설계 솔루션.
테스트 능력:
|
화학 성분 시험 |
예 |
|
신체 검사 및 광학 검사 |
예 |
|
조도 시험 및 경도 시험 |
예 |
|
신장 시험 |
예 |
|
염수 분무 시험 |
예 |
|
버스트 테스트 |
예 |
|
질소 및 헬륨 테스트 |
예 |
|
흐름 저항 테스트 |
네.내부 및 외부 부식 테스트 |
|
전압 테스트 |
예 |
|
수중 테스트 |
네.용접을 위한 누수 확인 |
화학적 구성 요소
| 합금 | 시 | 철 | Cu | 망간 | 마그네슘 | 크롬 | 아연 | V | 티 |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95(Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
그것은 고객의 요청에 따라 사용자 정의할 수 있습니다!
기계적 성질
| 합금 | 성질 | 인장 강도 | 항복 강도 | 연장 |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
자주하는 질문:
Q: 당신은 무역 회사 또는 제조업체입니까?
A: 그렇습니다, 우리는 이 기업에 있는 역사를 가진 10년 이상 공장입니다.
Q: 처리 기술의 방법은 무엇입니까?
A: 우리는 브레이징 라인, 스탬핑 라인, 압출 라인 및 롤 본드 공정 라인을 보유하고 있습니다.또한 CNC 센터를 사용할 수 있습니다.
Q: 디자인이 없는 경우 디자인을 지원할 수 있습니까?
A: 예, 할 수 있습니다!우리는 강력하고 경험이 풍부한 디자인 팀을 보유하고 있습니다.흐름 경로 설계, 열 시뮬레이션, 기계 시뮬레이션 및 설계 최적화가 지원됩니다.귀하의 세부 프로젝트를 service8@trumony.com으로 공유해 주십시오. 귀하를 위해 DFM을 수행하고 싶습니다.
Q: 프로토타입을 얼마나 빨리 만들 수 있습니까?
A: 3~5주 정도.정확한 리드 타임은 디자인 및 생산 공정에 따라 다릅니다.
